導入年度 | 2008年度 |
---|---|
補助事業 | |
設備の概要(目的、用途) |

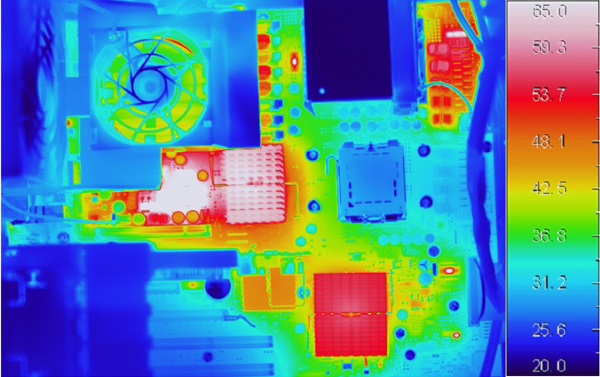

【非接触表面温度分布測定】 物体はその表面温度に応じて赤外線を放出しているので、その赤外線を測定すれば温度に換算することができます。 手軽に測定でき、非接触測定のため危険箇所や遠距離での測定に有利で、また画像として測定されるので温度分布や最高点などの理解が容易という利点があります。 一方、対象の表面温度しか測定できないこと、表面の材質・状態(放射率)により影響を受けることなどから、測定に工夫が必要な場合もあります。 |
メーカー | 日本アビオニクス(株) |
型式 | TH9260 |
設備仕様 | 測定レンジ:-20~60℃, -40~120℃,0~500℃, 200~2000℃ 焦点距離:30cm~∞, 75mm(近接レンズ使用) 最小検知寸法(分解能):180μm□~, 95μm□(近接レンズ使用) 画素数:640×480 測定波長:8~13μm 動画撮影:1/30秒~ 記録:専用形式→静止画・動画(.jpg, .bmp, avi)or 数値(.csv) |
設置場所 | 電子技術総合センター3F 生産システム研究室(E308) |
問合せ先 | システム技術部 生産システム研究室 岩間由希(052-654-9951) システム技術部 生産システム研究室 梶田欣(052-654-9940) |
その他 |
